東元保護電驛I3DM/IFDM系列

產品說明EOCR-i3DM-Z / iFDM-Z
特色
・内置晶片 Micro - Controller Unit
・實時過程/高精度(Real Time Processing/High Precision)
・保護功能：過電流、低電流、欠相、逆相、失速(Stall)、馬達轉子鎖死(Jam)、電流不平衡
・具有無需外部CT電流在32A之內的過熱反時限保護特性
・附屬功能："失效-安全”(N型)保護、預先警報(i3DM-Z/ iFDM-Z)、累計運行時間、記憶最後3個跳脫原因和限制再啟動
・電流幅值顯示棒
・可適用於單相和三相電機
・符合《關於在電氣電子設備中限制使用某些有害物質指令》ROHS的相關規定
・對於FDM2-Z產品，即使不連接PDM，仍然提供正常的保護功能

EOCR-i3DM-Z / iFDM-Z 規格
過電流

電流範圍
定時限 ： 0.5~80A，超過80A以上，利用外部CT
反時限&熱式TCC ： 0.5~32A，超過32A以上利用外部CT

低電流：
電流範圍：過電流設定值低於0.5A以下

電流特性：定時限、反時限、熱式反時限

設定時間
　定時限：D-Time ： 0~200s
　　　　　O-Time ： 0.2~30s
　自動復歸：0.5s~20min.
　復歸形式：手動、自動、遠端

誤差
　電流：1<1A：±0.05A， 1≧1A ： ±1%
　時間：1≦3s ： ±0.2s， t> 3s ： ±1%

操作電源
　電壓：100~240VAC/DC (85%~110%，Free voltage)
　頻率：50/60Hz
　電力消耗：Lower than 7VA

輸出
　容量：3A/250VAC resistive.
　接點：1a1b ： OC
　　　　1a ： AL（i3DM-Z / iFM420-Z）
　　　　4~20mA (i3M420-Z / iFM420-Z)
顯示
　7段數字顯示：3 phase amps， Cause of trip， Setting parameters indication.
　電流幅值顯示棒：Load factor.

通訊：Modbus / RS-485

安裝
　配電盤(i3DM2-Z / i3M420-Z)
　崁入面板(iFDM2-Z / iFM420-Z)

絕緣電壓
　外殼與線路間：Over DC500V 10MΩ
　耐壓強度外殼與線路間：2kV， 50/60Hz， 1Min
　敝開的接點間：1kV， 50/60Hz， 1Min.
　線路間：2kV， 50/60Hz， 1Min

靜電放電（IEC61000-4-2）　Level3：空氣中放電：±8KV，端子放電：±6KV

電磁輻射干擾（IEC61000-4-3）　Level 3 ： 10V/m， 80~1000MHz

電磁放電（IEC61000-4-6）　Level 3 ： 10V， 0.15~80MHz

突波（IEC61000-4-4）　Level 3 ： ±2KV， 1Min.

傳導發射（IEC61000-4-5）　Level 3： 1.2x 50μs， ±４KV( 0∘,90∘,180∘,270 ∘)

Emission（CISPR11）：Class A (Conducted and radiated)

使用環境溫度：
　保存：-40℃~+85℃
　運行：-20℃~+60℃
濕度：30~85&#xRH;(Non-condensate)

規格

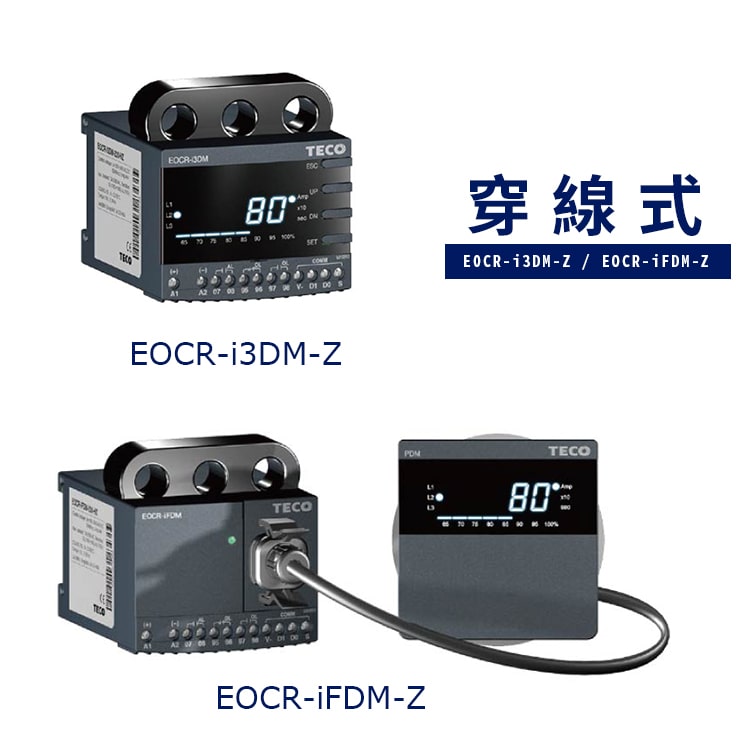

　穿線式：70W x 74.5H x 83.8D

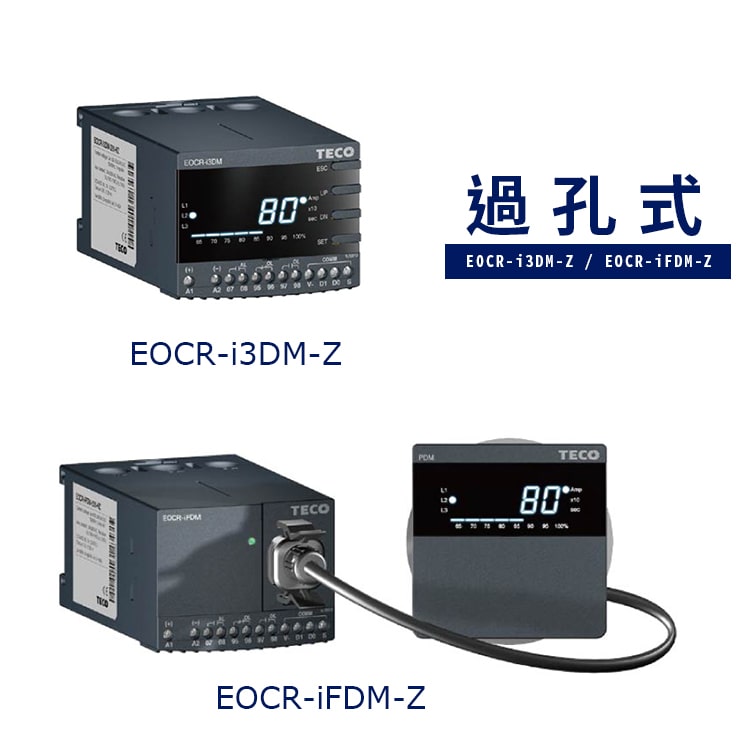

　過孔式：70W x 56.3H x 108.1D

重量
　i3DM-Z
　 穿線式：330g
　 過孔式串通：370g

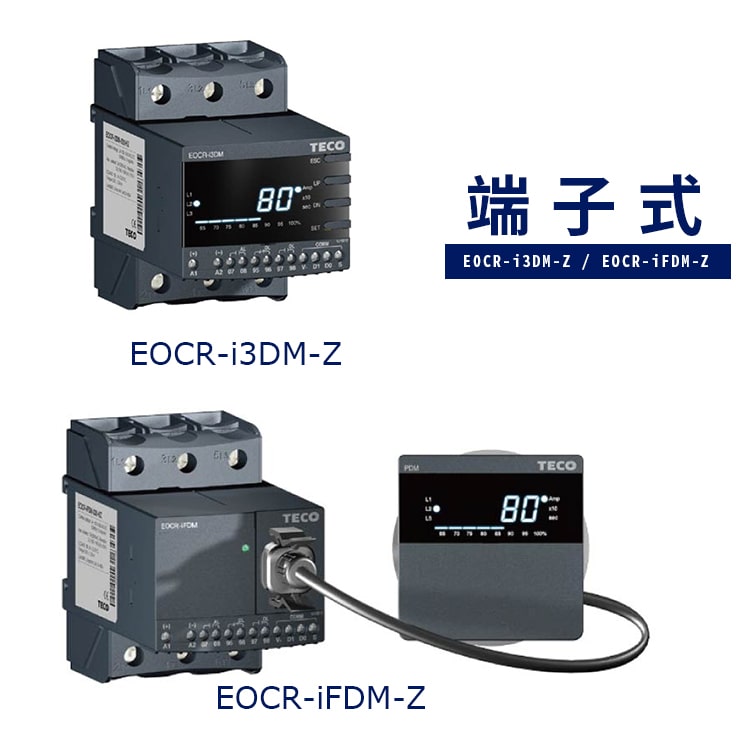

　 端子式：370+120(PDM)=490g
———
iFDM-Z
　穿線式：420g
　過孔式串通：460g
　端子式：460+120(PDM)=580g
　部分顯示(附3M cable) ：125g

電力消耗：Less than 7VA.
※顯示部分(附3M cable)之3M cable為標準品：另有訂製品2M cable可供選用
