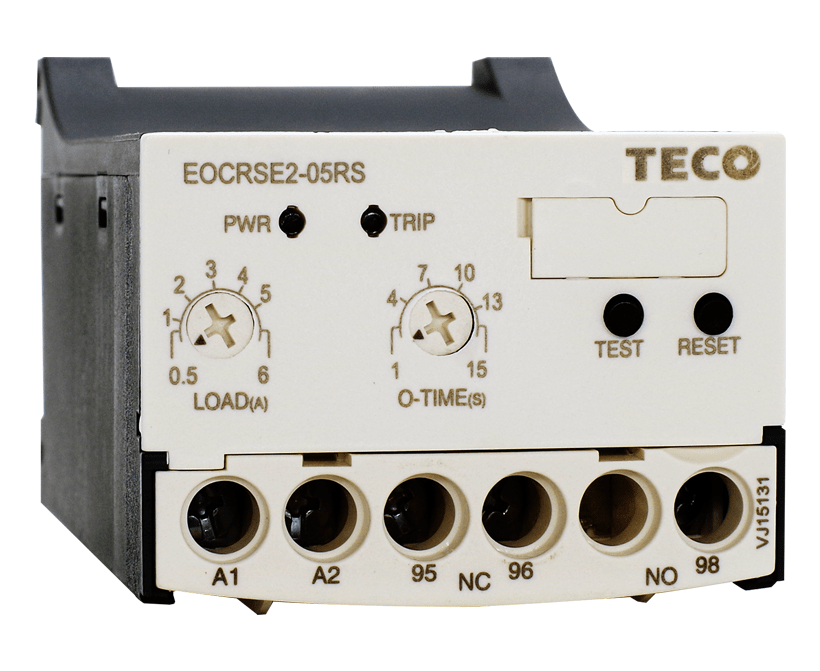

東元保護電驛SE2系列
型號:SE2系列機種 / 電流範圍:
‧SE2-05:0.5~6A
‧SE2-30:3~30A
‧SE2-60:5〜60A
‧100~(超過60A):SE2-05+外接CT
產品說明EOCR-SE2
特色
‧2相CT電流檢測
‧經濟型機種
保護-保護項目 / 跳脫時間:
‧過電流 / O-TIME
‧欠相 / O-TIME
‧馬達轉子鎖死 / O-TIME
機種-馬達電流設定 / 電流範圍:
‧SE2-05:0.5~6A
‧SE2-30:3~30A
‧SE2-60:5〜60A
‧100~(超過60A):SE2-05+外接CT
規格
‧時間設定:
O-TIME:0.5~15秒
‧額定絕緣電壓:600VAC
‧控制電壓(50/60Hz):
220V:24~240VAC/DC
‧輸出接點:
接點模式:3A/250VAC(1c)
(通電狀況下)
無失效-安全"(R型)
NC常閉接點:95、96導通
‧復歸:
手動:按"RESET”鈕後復歸
遠端:斷電後自動復歸
‧精度:
電流:± 10%
時間:± 15%
‧環境溫度(操作):-20〜+60℃
‧環境溫度(儲存):-30〜+80℃
‧絕緣電阻:
在外殼與電路間:超過10MΩ (DC 500V高阻計)
‧耐電壓強度:
在外殼與電路間:2kV,(60Hz),1分鐘
接點間:1KV,(60Hz),1分鐘
相間 :2kV,(60Hz)1分鐘
‧消耗電力:低於2W
‧時間特性:定時限
‧跳脫指示:2 LED
‧固定方式:35mm Din Rail 或固定於配電盤
