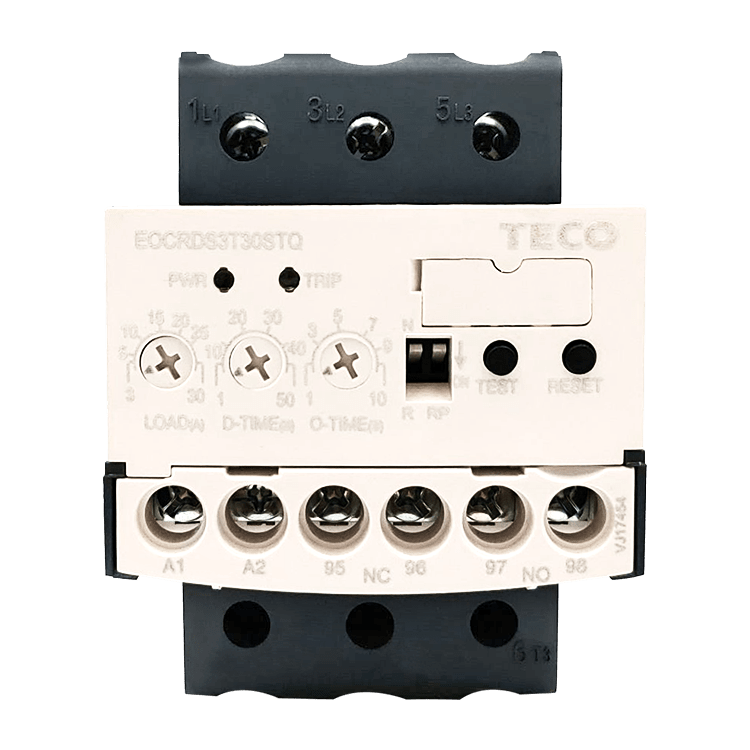

東元保護電驛DS3系列

產品說明EOCR-DS3
特色
　‧3相CT電流檢測
　‧可獨立調整啟動延遲時間(D-TIME)及過載跳脫時間(O-TIME)
　‧DS3+外接端子:DS3T可與接觸器連接

保護-保護項目 / 跳脫時間：
　‧過電流 / O-TIME
　‧欠相 / ４秒
　‧馬達轉子鎖死 / D-TIME
　‧逆相 / 0.3秒
　‧時間特性 / 定時限

機種-馬達電流設定 / 電流範圍：
　‧DS3-05：0.5~6A
　‧DS3-30：3~30A
　‧DS3-60：5〜60A
　‧100~(超過60A)：DS3-05+外接CT

規格
　‧時間設定：
　　D-TIME：0.5~50秒
　　O-TIME：0.5~10秒
　‧額定絕緣電壓：600VAC
　‧控制電壓(50/60Hz)：
　　220V：24~240VAC/DC

　‧輸出接點：
　　　接點模式：1a1b 3A/250VAC
　　　(通電狀況下)
　　　失效-安全(N型)
　　　無失效-安全(R型)
　
　‧復歸：
　　　手動：按"RESET”鈕後復歸
　　　遠端：斷電後自動復歸
　
‧環境溫度(操作)：-20〜+60℃
‧環境溫度(儲存)：-30〜+80℃

‧耐電壓強度：
　外殼與電路間：2kV，(50/60Hz)，1分鐘
　接點間：1KV，(50/60Hz)，1分鐘
　相間 ：2kV，(50/60Hz)1分鐘

‧消耗電力：低於2W
‧時間特性：定時限
‧跳脫指示：2 LED
‧固定方式：35mm Din Rail 或固定於配電盤
