東元保護電驛3DM2/FDM2系列

型號:3DM2/FDM2系列

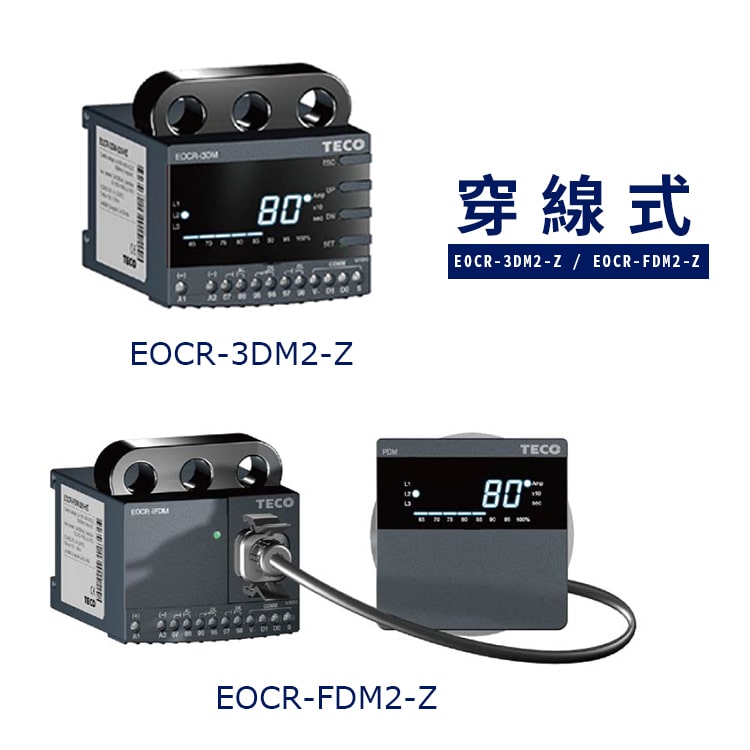

3DM2FDM2-穿線式產品圖

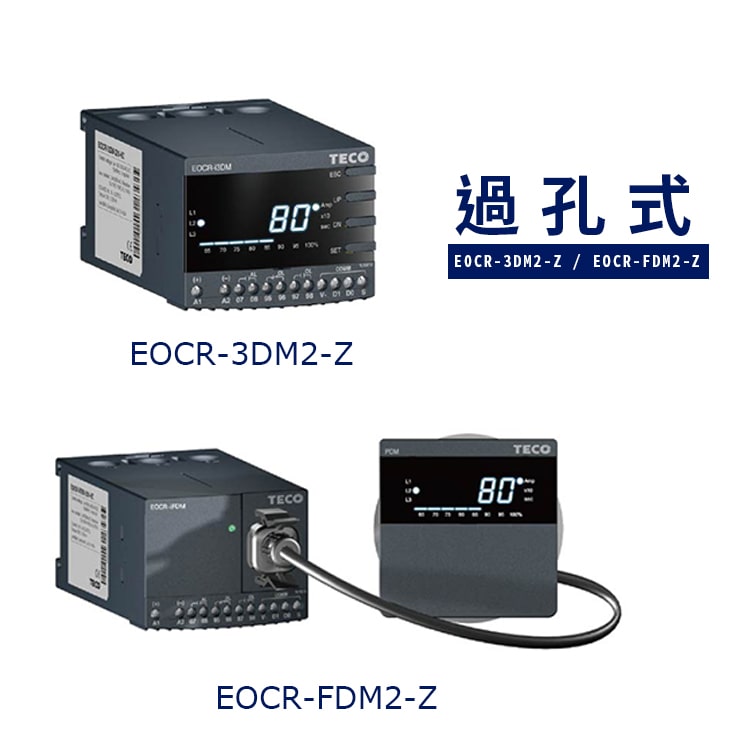

3DM2FDM2-過孔式產品圖

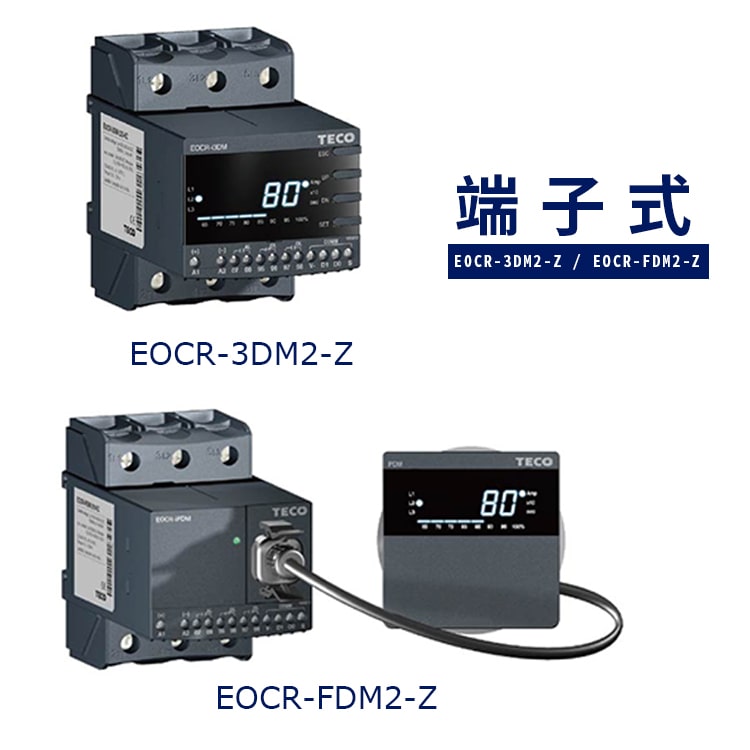

3DM2FDM2-端子式產品圖

電流範圍
定時限 : 0.5~80A,超過80A以上,利用外部CT
反時限 : 0.5~32A,超過32A以上利用外部CT

低電流:
電流範圍過電流設定值低於0.5A以下

電流特性:定時限、反時限

產品說明EOCR-3DM2-Z / FDM2-Z
特色
 ・内置晶片 Micro - Controller Unit
 ・實時過程/高精度(Real Time Processing/High Precision)
 ・保護功能:過電流、低電流、欠相、逆相、失速(Stall)、馬達轉子鎖死(Jam)、電流不平衡
 ・具有無需外部CT電流在32A之內的過熱反時限保護特性
 ・附屬功能:"失效-安全”(N型)保護、預先警報(3DM-Z/ iFDM-Z)、累計運行時間、記憶最後3個跳脫原因和限制再啟動
 ・電流幅值顯示棒
 ・可適用於單相和三相電機
 ・符合《關於在電氣電子設備中限制使用某些有害物質指令》ROHS的相關規定
 ・對於FDM2-Z產品,即使不連接PDM,仍然提供正常的保護功能

EOCR-3DM2-Z / FDM2-Z 規格
過電流
電流範圍
 定時限 : 0.5~80A,超過80A以上,利用外部CT
 反時限 : 0.5~32A,超過32A以上利用外部CT

低電流:
 電流範圍過電流設定值低於0.5A以下

電流特性:定時限、反時限

設定時間
 定時限:D-Time : 0~200s
     O-Time : 0.2~30s
 自動復歸:0.5s~20min.
 復歸形式:手動、自動、遠端

誤差
 電流:1<1A:±0.05A, 1≧1A : ±1%
 時間:1≦3s:±0.2s, t> 3s : ±1%

操作電源
 電壓:100~240VAC/DC (85%~110%,Free voltage)
 頻率:50/60Hz
 電力消耗:Lower than 7VA

輸出
 容量:3A/250VAC resistive.
 接點:1a1b : OC
    1a : AL

顯示
 7段數字顯示:3 phase amps, Cause of trip, Setting parameters indication.
 電流幅值顯示棒:Load factor.

安裝
 配電盤(3DM2-Z)
 崁入面板(FDM2-Z)

絕緣電壓
 外殼與線路間:Over DC500V 10MΩ
 耐壓強度外殼與線路間:2kV, 50/60Hz, 1Min,
 敝開的接點間:1kV, 50/60Hz, 1Min.
 線路間:2kV, 50/60Hz, 1Min,

靜電放電(IEC61000-4-2):Level3:空氣中放電:±8KV,端子放電:±6KV

電磁輻射干擾(IEC61000-4-3):Level 3 : 10V/m, 80~1000MHz

電磁放電(IEC61000-4-6):Level 3 : 10V, 0.15~80MHz

突波(IEC61000-4-4):Level 3 : ±2KV, 1Min.

傳導發射(IEC61000-4-5):Level 3: 1.2x 50 us, +4KV(0∘,90∘,180∘ ,270∘ )

Emission(CISPR11):Class A (Conducted and radiated)

使用環境溫度:
 保存:-40℃~+85℃
 運行:-20℃~+60℃
濕度:30~85&#xRH;(Non-condensate)

規格
 穿線式:70W x 74.5H x 83.8D
 過孔式:70W x 56.3H x 108.1D

重量
 3DM2-ZFDM2-Z
  穿線式:265g
  過孔式串通:295g
  端子式:295+120(PDM)=415g
 FDM2-Z
  穿線式:350g
  過孔式串通:390g
  端子式:390+120(PDM)=510g部分顯示(附3M cable) :125g

電力消耗:Less than 7VA.
※顯示部分(附3M cable)之3M cable為標準品:另有訂製品2M cable可供選用
